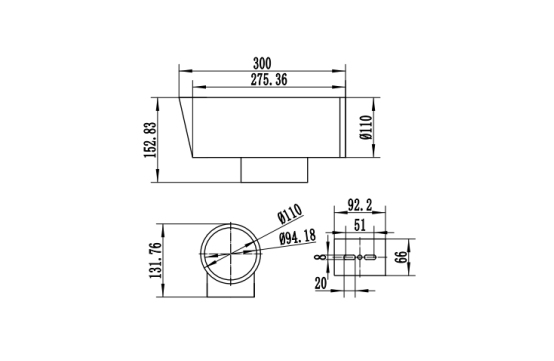

HQ-811-F化學腐蝕防護罩不僅全部采用耐化學腐蝕極好的材料制成，而且采用完全密封結構，不僅能完全防止灰塵和水進入，而且對腐蝕氣體能長期絕對密封。整體為圓筒型，前端為斜口，而不必另加遮陽罩；視窗玻璃用螺紋壓環壓緊在圓筒內壁的彈簧漲圈上，并輔以指定硅橡膠密封；電纜引入裝置采用國標典型氣密電纜索頭結構，電纜按指定尺寸剝開一定長度并用硅橡膠密封；底座采取塑料焊接方法與圓筒連接。內部抽屜板可從圓筒后部拉出，方便安裝調試。另有隔熱層和無形雨刷選件。
HQ-811-F化學腐蝕防護罩有關使用性能數據如下：
| 凈可用空間 |
工作溫度 |
重量（Kg） |
適用鏡頭 |
| 內徑 |
長 |
| 104 |
270 |
-50 至+50 |
1.1 |
定焦及變焦鏡頭（訂貨時需申明） |
二. 安裝
A．安裝前應檢查裝配元件是否齊全完好，并仔細閱讀使用說明書。
B．防護罩前端視窗玻璃7（見圖1）在出廠前裝配，施工單位和用戶安不得拆卸。
C．電纜引入裝置2 由施工單位在安裝電纜時裝配。
（1）在訂購防護罩時 ，一個電纜引入裝置選1型，供引入電源線用，適用外徑為5～7mm，其它電纜引入裝置選2型，適用電纜外徑為7～10.5mm。
（2）電纜引入裝置裝配時，須符合圖2要求。
（3）電纜引入裝置裝配應在其裝到防護罩圓筒上之前進行，首先按圖2要求將電纜剝好皮，留夠內部接線所需長度，并清潔電纜引入裝置器件表面。在剝開的裸線部位涂以指定硅橡膠并等其固化。
（4）在電纜引入裝置殼體6內裝好金屬墊圈4，然后選擇適當尺寸的橡膠圈3裝入殼體6 （有兩種尺寸的橡膠圈）。
（5）將電纜穿上壓緊鑼絲2，穿入裝好橡膠圈3的殼體6中，調節好電纜的位置，用壓緊鑼絲2將電纜壓緊。
（6）向電纜引入裝置中填注填料時，需將殼體6壓緊鑼絲2向下豎立放置，將堵頭墊片8打開，用指定硅橡膠向殼體6中填注，不允許有氣孔，填注至離上口1mm處暫停。
（7）將電纜引入裝置保持前述豎立位置，堵頭墊片打開，放置24～36小時，堵頭墊片下注滿指定硅橡膠，并將堵頭墊片粘牢。
（8）將電纜引入裝置裝入防護罩筒體5時，在內外鑼扣處涂以指定硅橡膠，用板手旋緊。
D．在安裝調整好防護罩內攝像機和鏡頭等及內部接線完成，確認一切正常后，才能安裝防護罩后蓋。安裝時先在內外鑼扣處涂以指定硅橡膠，將后蓋旋緊到防護罩外殼上，等硅橡膠固化后才能投入使用。
E．在全部密封工作完成后，需進行氣密試驗。將防護罩浸入高于初始溫度25℃的水中，使其頂部位于水面下至少25mm，持續60s，無可見氣泡為合格。
三.使用
在使用過程中，如需要打開上述密封時，則認為防護罩的氣密性被破壞，復裝時需重新進行密封并進行氣密試驗才能使用。
